អំពីប៊ូសវ៉ុលខ្ពស់។

ប៊ូសវ៉ុលខ្ពស់ សំដៅលើឧបករណ៍ដែលអនុញ្ញាតឱ្យចំហាយមួយ ឬច្រើនឆ្លងកាត់ផ្នែក ដូចជាជញ្ជាំង ឬប្រអប់សម្រាប់អ៊ីសូឡង់ និងជំនួយ ហើយជាឧបករណ៍សំខាន់នៅក្នុងប្រព័ន្ធថាមពល។នៅក្នុងដំណើរការនៃការផលិត ការដឹកជញ្ជូន និងការថែទាំ ប៊ូសដែលមានតង់ស្យុងខ្ពស់អាចមានពិការភាពមិនទាន់ឃើញច្បាស់ដោយសារតែហេតុផលផ្សេងៗ។ក្នុងអំឡុងពេលប្រតិបត្តិការរយៈពេលវែង ពួកគេត្រូវបានប៉ះពាល់ដោយឥទ្ធិពលនៃវាលអគ្គីសនី និងកំដៅចំហាយ ការខូចខាតមេកានិក និងការច្រេះគីមី និងលក្ខខណ្ឌបរិយាកាស។វាក៏នឹងមានពិការភាពបន្តិចម្តង ៗ ។

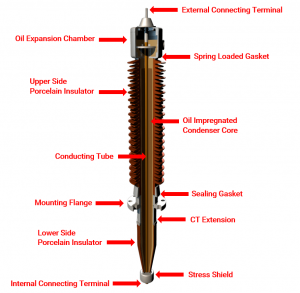

ប៊ូសវ៉ុលខ្ពស់ត្រូវបានប្រើជាចម្បងសម្រាប់អ៊ីសូឡង់ដីនៃខ្សែចូល និងចេញនៃឧបករណ៍ថាមពលដូចជា ប្លែង រ៉េអាក់ទ័រ និងឧបករណ៍បំបែកសៀគ្វី និងសៀគ្វីតង់ស្យុងខ្ពស់ឆ្លងកាត់ជញ្ជាំង។ប៊ូសតង់ស្យុងខ្ពស់មានបីប្រភេទ៖ ប៊ូសឌីអេឡិចត្រិចតែមួយ ប៊ូសឌីអេឡិចត្រិចសមាសធាតុ និងប៊ូសស៊ីប។អ៊ីសូឡង់សំខាន់នៃប៊ូស capacitive ត្រូវបានផ្សំឡើងដោយធនាគារ capacitor ស៊េរីស៊ីឡាំង coaxial ដែលបង្កើតឡើងដោយស្រទាប់សម្ភារៈអ៊ីសូឡង់ដែលមានស្រទាប់ខ្យល់និងអេឡិចត្រូតដែក foil ឆ្លាស់គ្នានៅលើដំបង conductive ។យោងទៅតាមសមា្ភារៈអ៊ីសូឡង់ផ្សេងៗគ្នាវាត្រូវបានបែងចែកទៅជាក្រដាសអញ្ចាញធ្មេញនិងក្រដាសបិទជិត។110kV និងខាងលើ transformer bushings វ៉ុលខ្ពស់ជាធម្មតាគឺប្រេង-ក្រដាសប្រភេទ capacitor;វាត្រូវបានផ្សំឡើងដោយស្ថានីយខ្សែភ្លើង ទូផ្ទុកប្រេង ដៃអាវប៉សឺឡែនខាងលើ ដៃអាវប៉សឺឡែនទាប ស្នូល capacitor ដំបងមគ្គុទ្ទេសក៍ ប្រេងអ៊ីសូឡង់ ផ្ទៃខាងមុខ និងបាល់សម្ពាធ។

កំឡុងពេលប្រតិបត្តិការនៃប៊ូសដែលមានតង់ស្យុងខ្ពស់ អ៊ីសូឡង់មេត្រូវតែទប់ទល់នឹងតង់ស្យុងខ្ពស់ ហើយផ្នែកចរន្តត្រូវមានចរន្តធំ។កំហុសចម្បងគឺការភ្ជាប់ឧបករណ៍ភ្ជាប់អគ្គិសនីខាងក្នុង និងខាងក្រៅមិនល្អ ភាពសើម និងការខ្សោះជីវជាតិនៃអ៊ីសូឡង់ប៊ូស កង្វះប្រេងនៅក្នុងប៊ូស ការហូរចេញផ្នែកខ្លះនៃស្នូល capacitor និងការហូរចេញពីអេក្រង់ចុងទៅដី។ល។

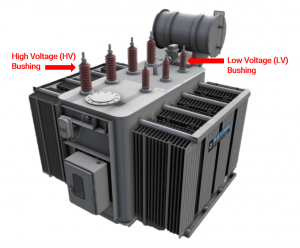

ប៊ូសប្លែង គឺជាឧបករណ៍បញ្ចេញដែលនាំខ្សែភ្លើងតង់ស្យុងខ្ពស់របស់ប្លែងទៅខាងក្រៅធុងប្រេង ហើយបម្រើជាផ្នែកទ្រទ្រង់ចរន្ត និងអ៊ីសូឡង់ដី។កំឡុងពេលប្រតិបត្តិការរបស់ប្លែង ចរន្តផ្ទុកឆ្លងកាត់រយៈពេលយូរ ហើយចរន្តខ្លីចរន្តឆ្លងកាត់នៅពេលដែលសៀគ្វីខ្លីកើតឡើងនៅខាងក្រៅប្លែង។

ដូច្នេះ ប៊ូស transformer មានតម្រូវការដូចខាងក្រោមៈ

ត្រូវតែមានកម្លាំងអគ្គិសនីជាក់លាក់ និងកម្លាំងមេកានិចគ្រប់គ្រាន់;

វាត្រូវតែមានស្ថេរភាពកម្ដៅល្អ និងអាចទប់ទល់នឹងការឡើងកំដៅភ្លាមៗនៅពេលចរន្តខ្លី។រាងតូច ម៉ាសតូច និងល្អក្នុងការផ្សាភ្ជាប់។

ចំណាត់ថ្នាក់

ប៊ូសដែលមានតង់ស្យុងខ្ពស់អាចបែងចែកទៅជាប៊ូសដែលបំពេញដោយប្រេង និងប៊ូសដែលមានសមត្ថភាព។

ខ្សែក្រដាសនៅក្នុង bushing ពោរពេញដោយប្រេងគឺស្រដៀងទៅនឹងចានស្មើគ្នានៅក្នុង bushing capacitive ។ស្នូល capacitor នៅក្នុង capacitive bushing គឺជាស៊េរីនៃ capacitors cylindrical coaxial ហើយនៅក្នុង bushing ពោរពេញដោយប្រេង ថេរ dielectric នៃ insulating paper គឺខ្ពស់ជាងប្រេងដែលអាចកាត់បន្ថយកម្លាំងវាលនៅទីនោះ។

ប៊ូសដែលពោរពេញដោយប្រេងអាចបែងចែកទៅជាចន្លោះប្រេងតែមួយ និងចន្លោះប្រហោងពហុប្រេង ហើយប៊ូសដែលមានសមត្ថភាពអាចបែងចែកទៅជាសំបកក្រដាសដែលមានក្លិន និងប្រេង។

ដៃអាវត្រូវបានប្រើនៅពេលដែលចរន្តបញ្ជូនបន្តត្រូវឆ្លងកាត់ការរុំព័ទ្ធដែក ឬជញ្ជាំងដែលមានសក្តានុពលផ្សេងៗគ្នា។យោងតាមឱកាសដែលអាចអនុវត្តបាន ប៊ូសអាចត្រូវបានបែងចែកទៅជាប៊ូសប្លែង ប៊ូសសម្រាប់កុងតាក់ ឬឧបករណ៍អគ្គិសនីរួមបញ្ចូលគ្នា និងប៊ូសជញ្ជាំង។សម្រាប់ការរៀបចំអេឡិចត្រូត "ដោត" នេះ វាលអគ្គិសនីប្រមូលផ្តុំយ៉ាងខ្លាំងនៅគែមនៃអេឡិចត្រូតខាងក្រៅ (ដូចជាផ្នែកកណ្តាលនៃប៊ូស) ដែលការហូរចេញជាញឹកញាប់ចាប់ផ្តើម។

ការប្រើប្រាស់និងលក្ខណៈនៃប្រអប់

ប៊ូសដែលមានតង់ស្យុងខ្ពស់ត្រូវបានប្រើសម្រាប់ខ្សែភ្លើងតង់ស្យុងខ្ពស់ដើម្បីឆ្លងកាត់ភាគថាសដែលមានសក្តានុពលផ្សេងៗគ្នា (ដូចជាជញ្ជាំង និងប្រអប់ដែកនៃឧបករណ៍អគ្គិសនី) សម្រាប់អ៊ីសូឡង់ និងជំនួយ។ដោយសារតែការចែកចាយមិនស្មើគ្នានៃវាលអគ្គីសនីនៅក្នុងប៊ូស ជាពិសេសវាលអគ្គីសនីដែលប្រមូលផ្តុំនៅគែមនៃប្រឡោះកណ្តាល វាងាយនឹងបង្កឱ្យមានការរអិលលើផ្ទៃ។រចនាសម្ព័ន្ធអ៊ីសូឡង់ខាងក្នុងនៃប៊ូសដែលមានកម្រិតតង់ស្យុងខ្ពស់គឺកាន់តែស្មុគស្មាញ ដែលជារឿយៗប្រើសម្ភារអ៊ីសូឡង់រួមបញ្ចូលគ្នា ហើយមានបញ្ហាដូចជាការហូរចេញដោយផ្នែក។ដូច្នេះ ការ​ធ្វើ​តេស្ត និង​ត្រួតពិនិត្យ​ស្រោម​ត្រូវតែ​ពង្រឹង។
